无内圈实体套圈满装滚针轴承RNAV4004

状态:
  • RNAV4004

  • XSP or OEM

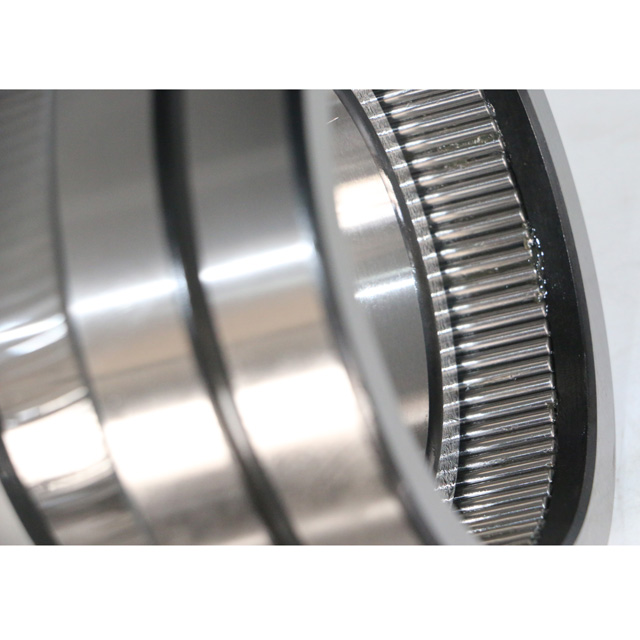

无内圈实体套圈满装滚针轴承RNAV4004


XSP 实体套圈滚针轴承结构紧凑,径向尺寸小,负荷容量大,适用于径向轮廓尺寸受到限制的部件中,在轴或外壳有摆动运动的情况下也广泛采用。滚针轴承一般只能承受径向负荷,不能承受轴向负荷。当有轴向负荷时,应和其它轴承组合使用,它不限制轴或外壳的轴向位移。滚针轴承的极限转速较低,在主机转速较高的情况下,应尽量选用带保持架的滚针轴承,和其它类型的滚动轴承相比,在径向尺寸相同的情况下,滚针轴承负荷容量较大,它的刚性较高,但摩擦力矩也较大。此类轴承有很多种结构及尺寸系列,要求轴颈或外壳滚动表面硬度、加工精度和表面粗糙度应与轴承套圈相同。所组装的 G2 级滚针,分组批直径变动量 2µm 以内,除满装滚针轴承外,均采用高刚性保持架,能够正确地引导滚针平行轴线。无内圈滚针轴承 RNA、 NK 型无内圈滚针轴承适用于径向尺寸受限制的部件中,由于无内圈,与其配合的轴颈表面直接滚动面。要求其表面硬度不低于 HRC60,表面粗糙度 Ra 值不大于 0.63µm,该种轴承不限制或外壳的轴向位移,极限转速较高。有内圈滚针轴承 NA、 NKI 型该种轴承由于内圈无挡边,因此可分别安装内圈、外圈、全套滚针和保持架、不限制轴或外壳的轴向位移。由于用保持架将滚针隔开,减少了摩擦,所以可用在转速较高的部件中。


轴承型号

Bearing Designation

外形尺寸(mm)

Boundary Dimensions(mm)

基本额定负荷

Basic Load Rating(N)

极限转速

Limiting Speed(Rpm)

重量

Mass(g

现行型号Current Designation

原型号Original Designation

Fw

D

C

动 Cr

Dynamic

静 Cor

Static

脂润滑

Grease

近似Approx.

RNAV 4002

4084102

21.87

32

17

10800

29800

4500

45

RNAV 4003

4084103

24.3

35

18

17900

37900

4300

62

RNAV 4004

4084104

28.7

42

22

28150

60900

3900

114

RNAV 4005

4084105

33.5

47

22

33800

70800

3700

129

RNAV 4006

4084106

40.1

55

25

49900

96500

3500

193

RNAV 4007

4084107

45.9

62

27

47600

122800

3100

259

RNAV 4008

4084108

51.6

68

28

49900

137900

2700

304

RNAV 4009

4084109

57.4

75

30

52500

153500

2600

390

RNAV 4010

4084110

62.1

80

30

55700

166000

2500

426

RNAV 4011

4084111

69.8

90

35

68500

225800

2300

645

RNAV 4012

4084112

74.6

95

35

78400

239000

2100

677

RNAV 4013

4084113

80.3

100

35

79500

256900

1900

692

RNAV 4014

4084114

88

110

40

98800

354900

1700

950

RNAV 4015

4084115

92.7

115

45

101800

372900

1600

1000

RNAV 4016

4084116

100.3

125

45

102900

373500

1500

1400

RNAV 4017

4084117

104.8

130

45

103800

374800

1400

1540
